OAE사용처 예시 설명



1.  악취 통합 관리 시스템 – 악취 추적 (원인 물질 규명)

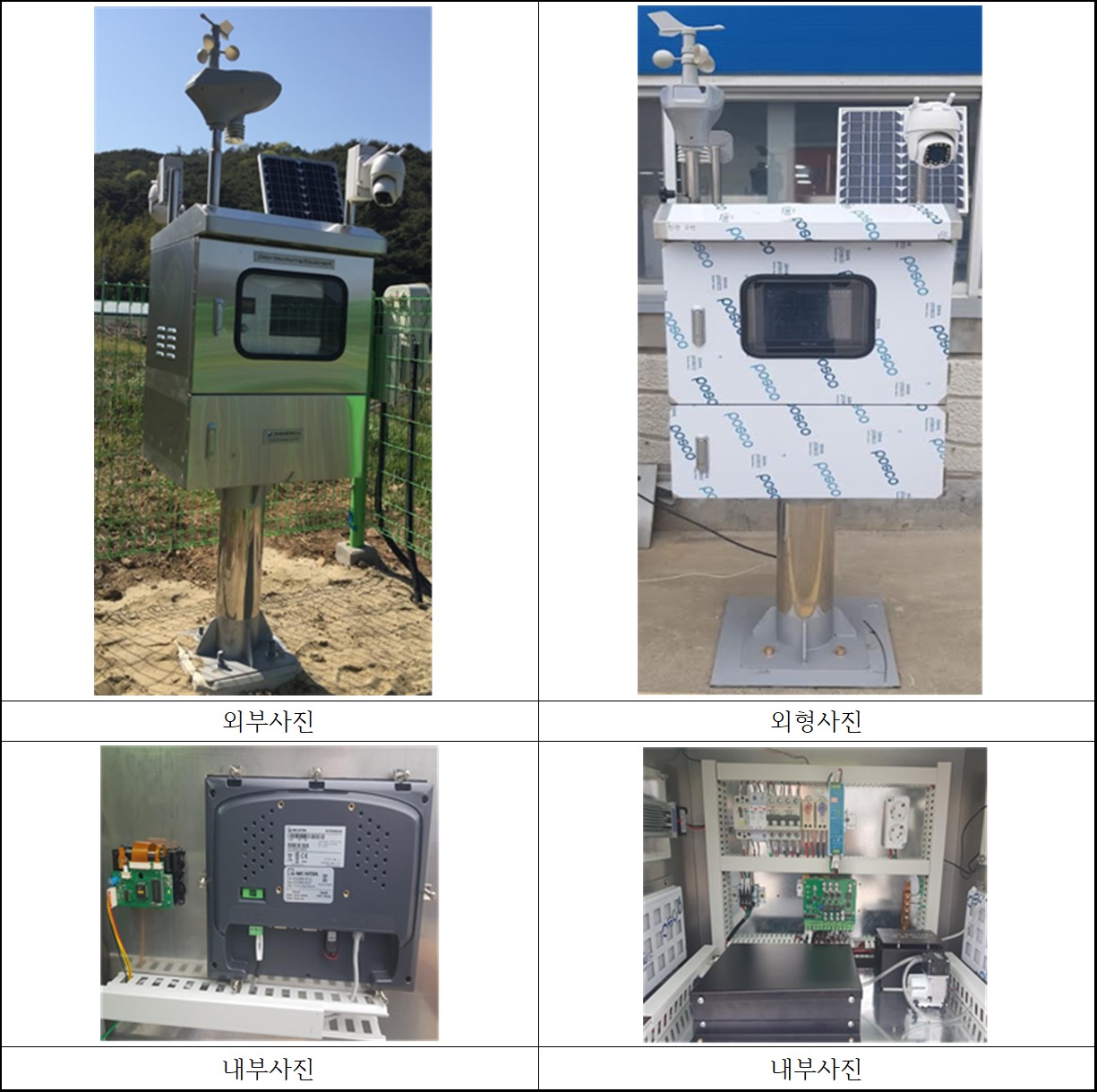

고정식 - 악취모니터링 포집시스템 장비 (MCS)



특징





∙ 이 시스템은 실시간으로 냄새종류, 냄새세기, 복합악취를 측정하고, 이를 포집함으로써, 악취 민원발생시 빠른 민원 대응 수립이 가능합니다.



∙ 이 시스템은 악취 유발 물질들을 실시간으로 감지하여 표출하는 시스템입니다. (악취 물질을 특정 하여 악취를 추적 할수있습니다.).



∙ 이 시스템은 현장에서 측정되는 악취센서 측정데이터를 실시간으로 저장할 수 있습니다.



∙ 이 시스템은 측정된 악취센서 데이터를 활용하여 냄새종류, 냄새세기, 복합악취 정보를 표출합니다.



∙ 이 시스템은 크게 고정식 악취측정기기, 무인포집시스템, 기상측정기기, 서버시스템으로 분류되고, 각 설치 지점에서 측정된 악취 측정 결과를 서버시스템으로 전송되어 표출되도록 합니다.








프로그램 설명

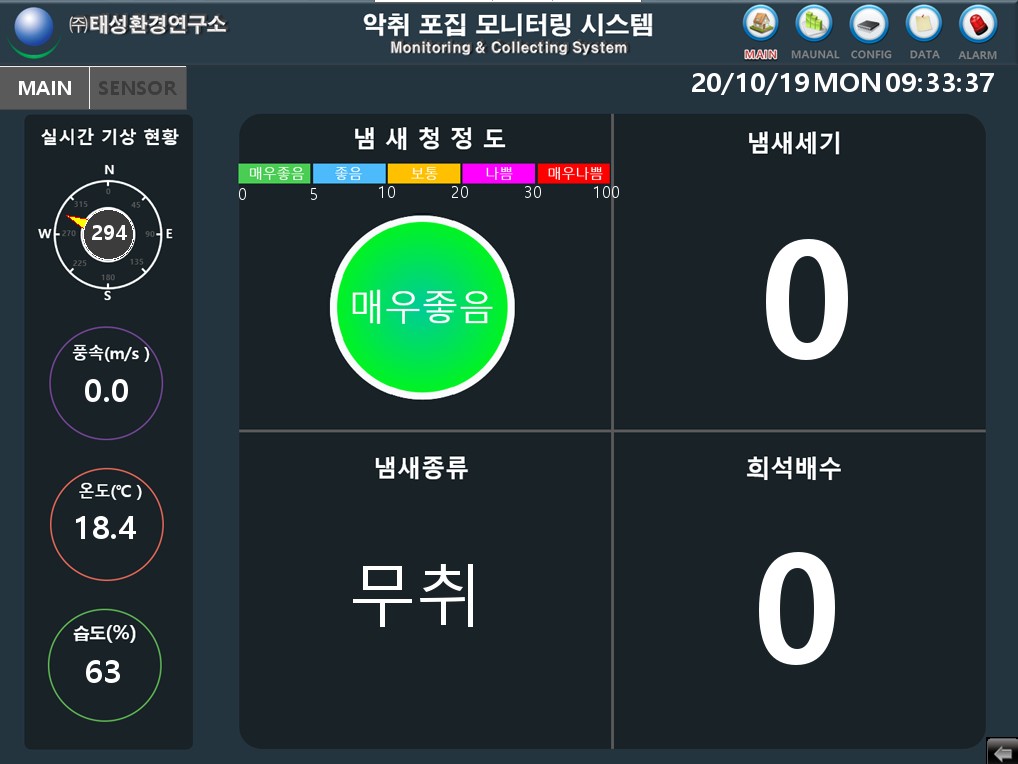

메인 화면






① 기상정보

실시간 풍향, 풍속, 온도, 습도 데이터를 출력합니다.



② 악취정보

㉠ 악취청정도 : 희석배수 값을 기초로 하여 단계별 악취청정도를 나타냅니다.

㉡ 냄새세기 : 냄새 강도에 따른 단계별 세기를 나타냅니다.

㉢ 냄새종류　: 센서가 감지해낸 냄새의 종류를 표시합니다.

㉣ 희석배수 : 현재 감지된 악취의 희석배수 값을 표시합니다.

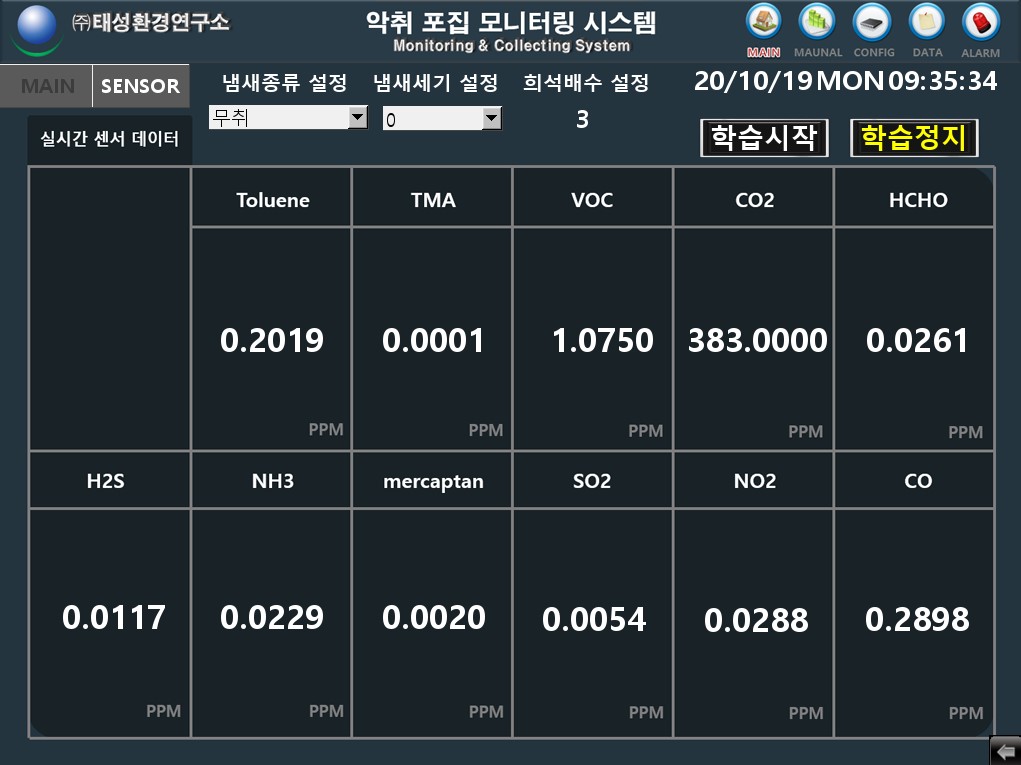

센서 데이터 학습 화면












데이터 이력 조회 화면

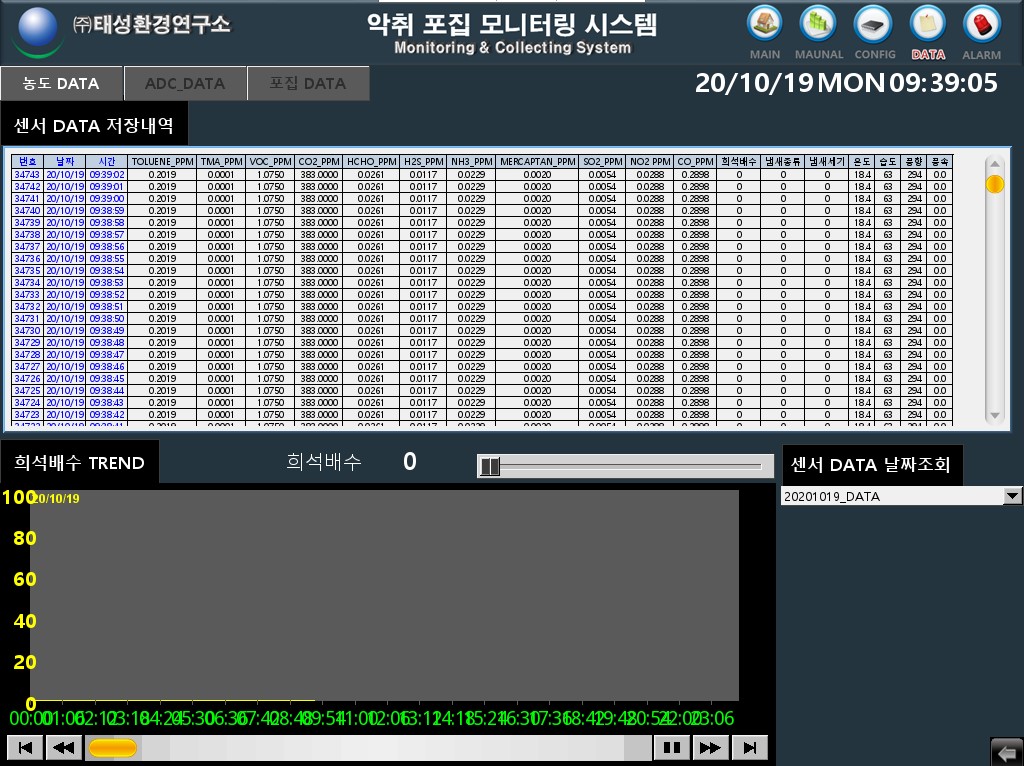

1.    농도 DATA

날짜별,시간별로 저장된 『센서 농도 데이터』 가 표시됩니다.

㉠ 그래프 스케일 조정 바

그래프 스케일 조정 바를 이동하면 스케일이 조정됩니다. 바를 좌측으로 이동시키면 그래프의 시간 간격이 촘촘해지며, 우측으로 이동시키면 그래프 시간 간격이 커집니다.

㉡ 시점이동 슬라이더

원하는 시점으로 이동할 때 슬라이더를 이동시키면 됩니다.

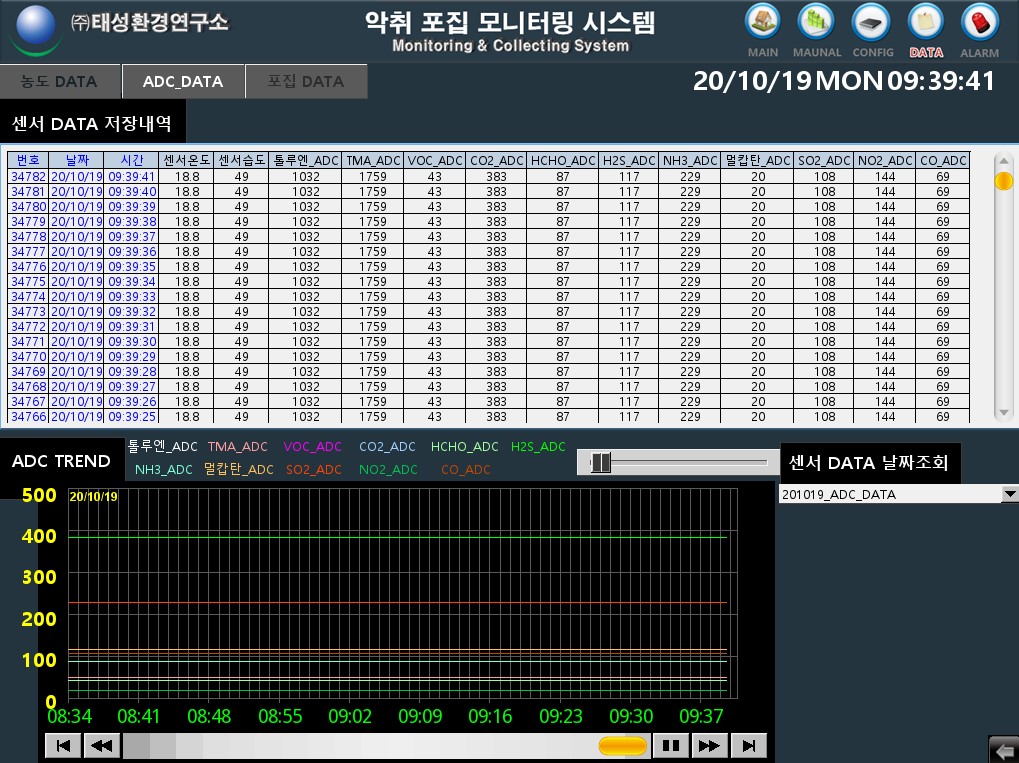

 2.    ADC DATA

날짜별,시간별로 저장된 『센서 ADC 데이터』 가 표시됩니다.

우측의 센서 DATA 날짜조회를 누르면

날짜별 센서 데이터를 불러올 수 있습니다.
